無線單路開關量模塊SK100配置參數的方法

SK100系列無線單路開關量模塊由發射端模塊和接收端模塊組成，發射端模塊功率大小可選(100mW~5W)，傳輸距離與選擇的發射端功率大小有關。為了方便客戶能夠快速上手使用好模塊，下面本文介紹SK100系列開關量模塊配置參數的方法。

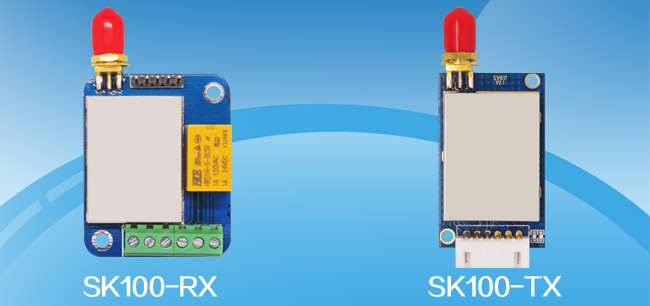

開關量模塊SK100-RX（接收端）與SK100-TX-100mW（發射端）外觀圖

參數配置方法步驟

1、安裝好USB驅動程序和PC配置軟件(可進入思為無線官網www.sdgljs.cn下載)

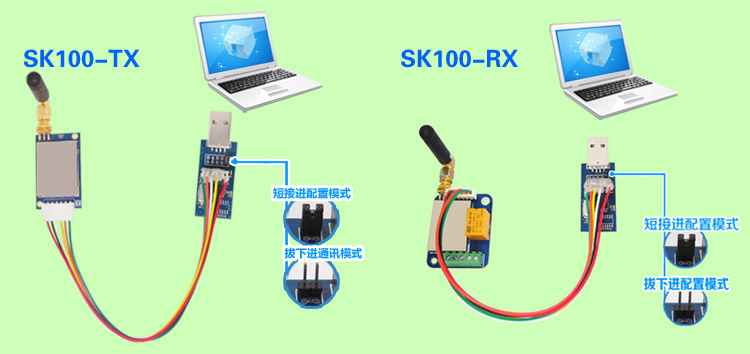

2、通過專用的6PIN端子線連接模塊和對應接口的電平轉接板

3、將電平轉接板插入電腦USB口連接PC端

4、此時模塊切換到配置模式(短路帽短接進配置模式，拔下短路帽進入通訊模式)。

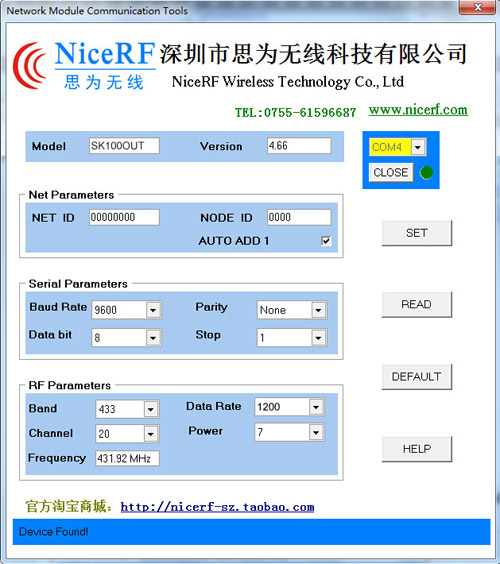

5、打開PC配置軟件，選擇正確COM口(可通過鼠標右鍵右擊電腦-設備管理器-端口(COM和LPT) 查看COM口)，如下圖所示：

6、通過PC界面可以讀取或修改模塊的相關內部參數，包括網絡ID，RF速率、通信信道等。模塊的無線參數需要設置一致才可以相互通信。

注意：模塊連接的時候，CS和VCC相連是開關控制，VCC和GND相連是接電源。

SK100系列需要將接收端模塊(SK100-RX)和發射端模塊(SK100-TX)的參數配置一樣才能通訊，如果客戶購買了大量配對的SK100系列產品，那么要注意頻率和信道的設置不要重復了。以上就是SK100系列單路開關量模塊配置參數的方法，如果在配置參數過程中有任何問題可以咨詢我們思為無線的技術人員。
